- Integrità del segnale: il cavo giusto assicura che il segnale dal trasmettitore al ricevitore rimanga forte e chiaro. Cavi errati o di bassa qualità possono portare a una significativa perdita di segnale, con conseguenti interruzioni e picchi di rumore.
- Lunghezza e perdita: la lunghezza del cavo influisce sulla potenza del segnale. I cavi più lunghi possono introdurre una maggiore perdita di segnale, quindi è importante utilizzare cavi a bassa perdita per corse più lunghe per mantenere la qualità del segnale.
- Durata e affidabilità: i cavi di alta qualità sono costruiti per resistere ai rigori dell'uso regolare, riducendo il rischio di danni e garantendo prestazioni costanti nel tempo.
- Impedenza: Nella maggior parte dei casi è necessario utilizzare un cavo da 50 ohm. Offre un buon equilibrio tra gestione della potenza e attenuazione del segnale, rendendolo adatto per applicazioni che richiedono un'elevata capacità di gestione della potenza. Il cavo da 50 ohm è quello che viene tipicamente utilizzato nelle applicazioni RF.
Scegliere il cavo giusto per la tua applicazione.
A seconda del caso d'uso, esistono diversi tipi di cavo coassiale per diversi tipi di situazioni. Qui ci concentreremo su 2 tipi di cavo coassiale.

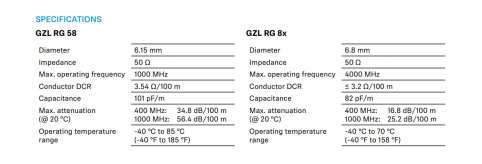

RG 8x
- Diametro: 6,8 mm
- Utilizzo: Adatto per tirature di media lunghezza e installazioni mobili.
- Perdita di segnale: perdita inferiore rispetto all'RG 58, che lo rende migliore per frequenze più elevate e distanze maggiori.
- Gestione della potenza: gestione della potenza superiore rispetto all'RG 58, adatto per applicazioni di potenza moderata.
RG 58
- Diametro: 6,15 mm
- Utilizzo: Comunemente usato per brevi tratti di cavi e installazioni mobili.
- Perdita di segnale: perdita maggiore rispetto a RG 8x, il che lo rende meno adatto per lunghe tirature o applicazioni ad alta frequenza.
- Gestione della potenza: adatto per applicazioni a bassa potenza.
Ripetitori d'antenna
Prima di acquistare alcuni ripetitori d'antenna, verifica che il tuo sistema ne abbia bisogno. Quindi, quando dovresti usare i ripetitori d'antenna?
- Cavi lunghi: se i cavi dell'antenna sono più lunghi di 10 metri / 30 piedi, potrebbero essere necessari ripetitori per compensare la perdita di segnale a distanza. Un cavo a bassa perdita come l'RG8X può aiutare a superare la perdita del cavo ed evitare la necessità di booster.
- Splitter passivi: gli splitter introducono perdite in un sistema (circa 3 dB per split 1:2) e i booster possono aiutare a superare la perdita dello splitter. La maggior parte degli splitter Sennheiser sono splitter attivi, il che significa che il booster è già integrato.
Le antenne attive come l'AD 3700 e l'A 3700 sono già dotate di booster integrati. Di seguito sono riportati un paio di ripetitori d'antenna che Sennheiser ha da offrire.
EW-D AB
- Rafforza la potenza del segnale RF del sistema di +10 dB
- La selettività garantisce che tutti i segnali RF all'interno della gamma di frequenza specificata siano amplificati, mentre le frequenze esterne siano attenuate
AB 3700
- Amplificazione fino a 15dB
- Interruttore di bypass
- Attacco standard da 3/8" o 5/8"
È importante ricordare che non si dovrebbero usare i ripetitori d'antenna per superare una scelta o un posizionamento dell'antenna sbagliati. Se il segnale ricevuto all'antenna è già troppo basso, un ripetitore non sarà d'aiuto, poiché il ripetitore amplificherà il segnale e il rumore di fondo, quindi il rapporto segnale/rumore non sarà migliorato.
